96E"Разумовский" - коттедж с мотивами модерна

Дополнительные изображения Фотогалерея Зеркальный вариант проекта Образец документации

Добавить проект в "Мои желания" Обсуждение проекта

общая площадь дома, м ²	Площадь отапливаемых помещений, м ²	жилая площадь дома, м ²
234.80	222.71	99.09
Площадь гаража - навеса, м ²
(не включена в Общую площадь)

Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)	43400
Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование	7700
Строительный паспорт проекта (Типовой)	2300
Строительный паспорт проекта + Разбивочный план участка (Индивидуальный)	от 6000
Дополнительная копия проекта	3500
Полный комплект (ПК) (Архитектурно-строительные чертежи, инженерные системы, Паспорт проекта, допкопия) — предоставляется скидка 2500 руб.	56900 54400
При одновременном заказе вместе с Полным комплектом дома — скидка 40% на проект бани/гаража/беседки.
Вместе с этим проектом заказывают: — проект погреба, проект лестницы из монолитного Ж/Б, разбивочный план участка — прочитать дальше — БЕСПЛАТНЫЕ ОПЦИИ (проекты) — можно выбрать до 3-ех при заказе проекта — посмотреть
Вариант фундамента: свайный, глубиной заложения 6,0м	5000

53858

Уважаемые Заказчики, остерегайтесь пиратских копий и мошенников! Почему надо покупать лицензионные проекты в Альфаплан?... (читать дальше)

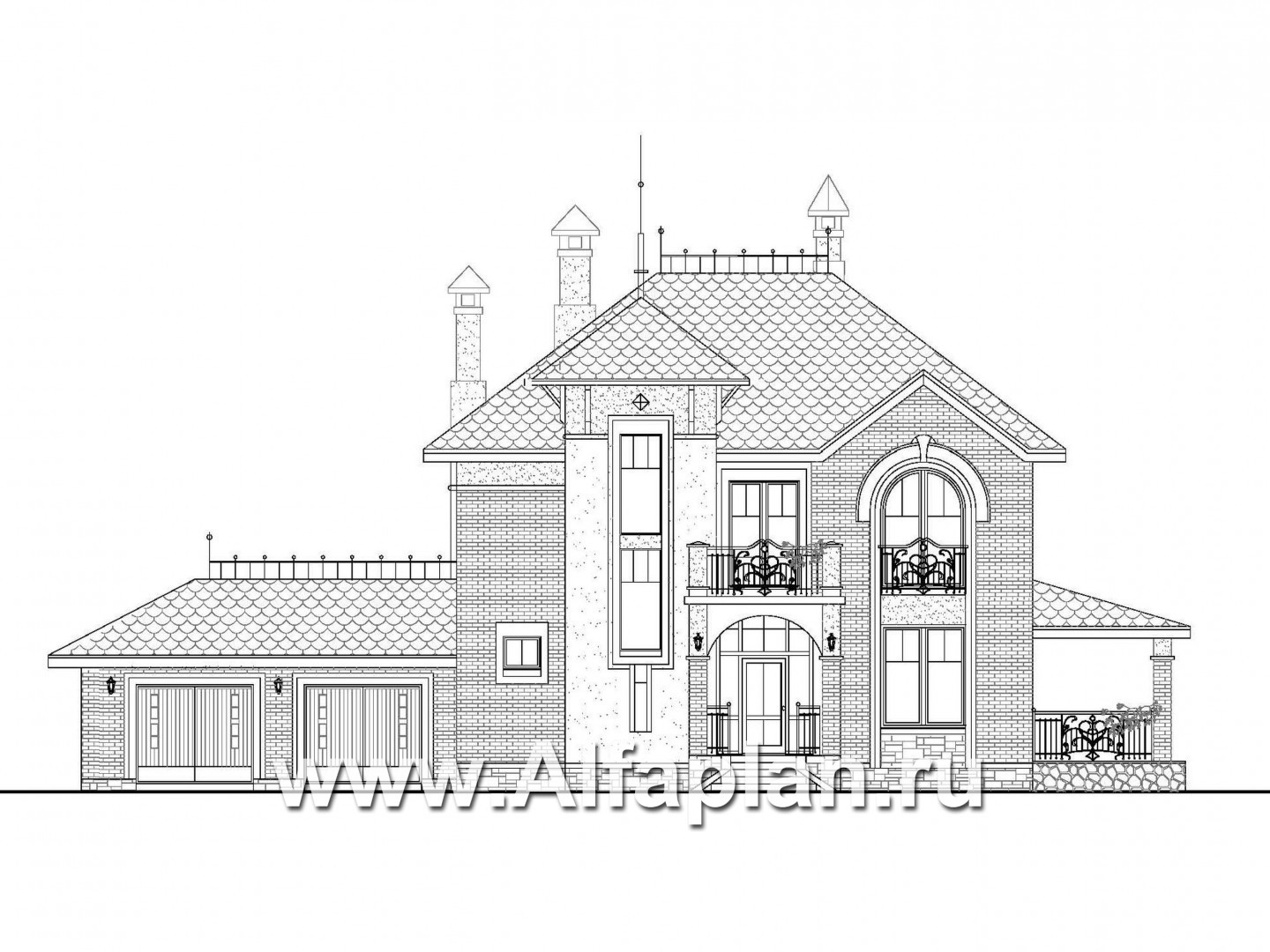

Вид спереди

Вид справа

Вид сзади

Вид слева

Характеристики
Тип фундамента	монолитная ж/б плита	60 м3
Тип наружных стен	газобетон или кирпич (альтернативно)	111.9/110.4 м3
Тип внутренних стен	кирпич	24.4 м3
Тип перекрытий	монолитные ж/б над 1-ым и 2-ым этажами	18.4 + 15.2 м3
Тип кровли	битумная чепепица	197 м2
Наружная отделка	лицевой кирпич, декоративная штукатурка	130.1/155.1 м2
Наружная отделка цоколя	облицовочный камень 33.6 м2
Габаритные размеры дома	без крылец	12.6x22.5 м
Высота дома	от уровня пола первого этажа	10.2 м
Высота 1-го этажа	от пола до потолка	3.0 м
Высота 2-го этажа	от пола до потолка	2.95 м
Мощность котла	с бойлером горячей воды	50 кВт
Расчетная электр. нагрузка	с учетом электроплиты	17.33 кВт
Утеплитель	минеральная вата
Окна	из ПВХ профилей

Этот дом с первого взгляда подкупает своей утонченностью и изяществом. Его облик навеян мотивами петербургского модерна начала 20 века. Гармоничная среда ненавязчиво настраивает на такуе же гармоничную жизнь, конфортную и удобную. В доме два полноценных по высоте этажа, первый — 3.0 м, второй —2.95 м. и эксплуатируемый чердак. На первом этаже расположены гостиная, кухня-стололовая и кабинет (спальня). В холее находятся небольшая душевая и котельная. Гостиная связана с куней-столовой через открытый арочный проем. Такой же арочный проем ведет из гостиной в холл. Интересно решена лестница, она оформлена в виде башни с шатровой кровлей. На втором этаже расположены три спальни, ванная комната и лестничный холл. Даже это обычно утилитарное транзитное пространство решено в проекте с изяществом. Отсюда можно выйти на балкон. Балконы имеют и две спальни. Назначение чердака определят сами хозяава дома. Его площадь не включена в общую площадь дома. В проекте 96А гостиная двусветная.

Вернуться

Зеркальный вариант проекта
